Flexibilní spoje fluidních potrubí

Kontakt

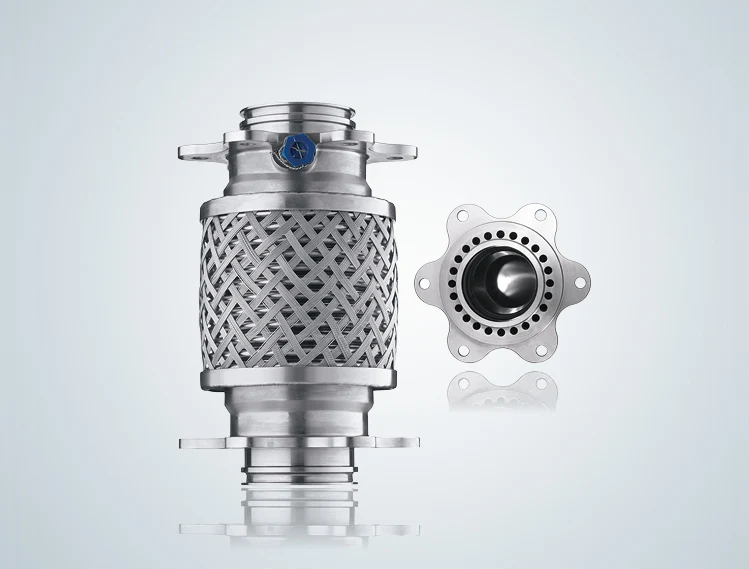

Aerospace Trim tank metal hose Image Text

Vedení kerosinu k vyvažovací nádrži

Dvě koaxiální vedení z kovových hadic z nerezové oceli zajišťují flexibilitu. Vnitřní jednotka zajišťuje pevnost v tlaku a hlavní dopravu paliva. Spojuje tuhou dopravní trubku s pohyblivou nádrží v horizontálním stabilizátoru.

  • Konstrukce umožňuje průběžnou drenáž a tím detekci netěsností pro vnitřní rozvod paliva
  • Dodatečná boční výpusť s drenáží a detekcí netěsností
  • bezúdržbová svařovaná konstrukce
  • nízká hmotnost

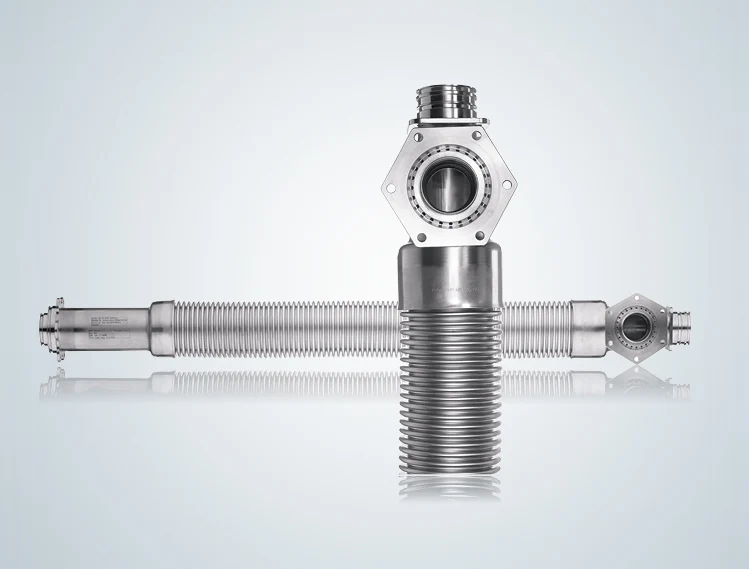

Adapter Elements For Auxiliary Tanks Image Text

prvky adaptéru přídavné nádrže

Vnitřní trubka vedoucí kerosin s koaxiálně obepínajícím odtokovým prostorem pro sledování netěsností. Pohyblivost je zajištěna dvěma paralelně položenými kovovými vlnovci.

  • nová svařovaná konfigurace zaručuje vnitřní prostor bez vůle
  • uživatelsky příznivá montáž
  • vysoká životnost
  • bezúdržbová svařovaná konstrukce
Flexible Metal Tubes AS1424 for Aerospace Image Text

Kovová hadicová vedení dle AS1424

Program kovových hadic společnosti Witzenmann podle mezinárodní normy SAE Aerospace AS 1424 pokrývá kompletní výrobkové spektrum od DN 06 do DN 32 s typickými možnostmi konečné montáže, které se používají v letectví a kosmonautice. Na přání zákazníka jsou provedeny také s různými variantami rozhraní a tuhými 3D ohnutými trubkami.

  • rozsah tlaku 38–138 barů (v závislosti na průměru hadice)
  • vysoké provozní teploty do 430 °C v pneumatických systémech, kolísání teplot do max. 650 °C pro třídu B a N
  • vysoká flexibilita a odolnost proti vibraci při provozní teplotě 430 °C a středním tlaku
